一、隔水片設計規范

隔水片是模具冷卻系統中的重要部件，主要用于直徑較大的水井（一般?10mm以上），其設計直接影響冷卻效率和模具使用壽命。

1.1 適用條件與基本要求

1.2 設計關鍵要點

定位槽設計： 隔水片必須設置定位槽，確保安裝位置準確，防止移位導致漏水。

結構要求： 推薦使用一體式結構，避免隔水片與堵頭分體式設計，可有效防止竄水現象。

密封性能： 配合面需精加工，確保與模具配合緊密，防止冷卻水泄漏。

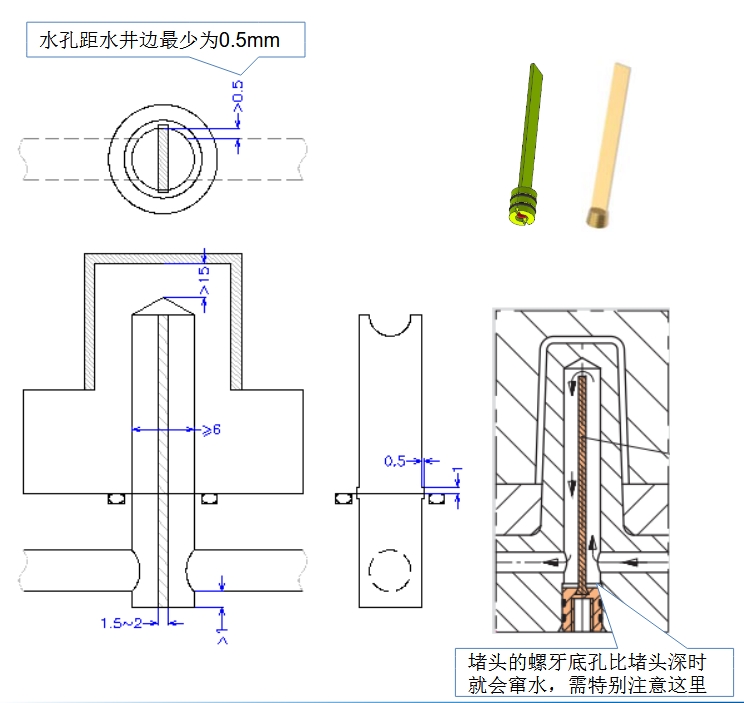

圖1：隔水片結構設計示意圖，展示定位槽和安裝位置

二、冷卻管設計規范

冷卻管適用于直徑較小的水井（一般?10mm以下），其設計需兼顧冷卻效率和制造可行性。

2.1 規格尺寸標準

2.2 設計注意事項

流量控制： 冷卻管內徑不宜過小，避免水流阻力過大影響冷卻效果。

布局優化： 根據產品形狀和熱量分布，合理布置冷卻管走向。

連接方式： 采用標準螺紋連接，便于安裝和維護。

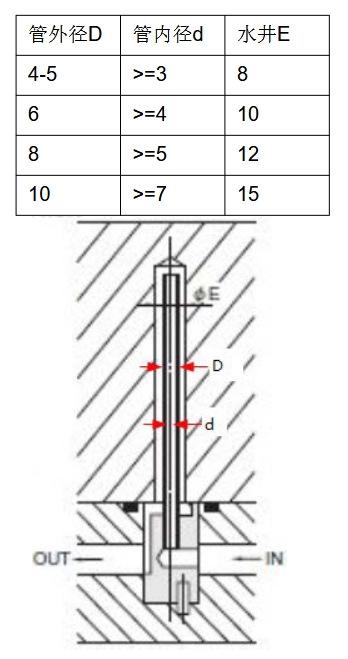

圖2：冷卻管安裝布局示意圖，展示標準尺寸和連接方式

三、選擇與使用建議

3.1 隔水片 vs 冷卻管的選擇依據

3.2 設計優化建議

四、常見問題與解決方案

4.1 隔水片常見問題

問題1：竄水
原因：分體式設計或密封不嚴
解決方案：采用一體式結構，提高加工精度，增加O型圈密封

問題2：冷卻不均
原因：隔水片安裝位置不當
解決方案：優化隔水片布局，增加導流結構

4.2 冷卻管常見問題

問題1：流量不足
原因：內徑過小或水路堵塞
解決方案：確保內徑≥3mm，定期清理水路

問題2：連接處漏水
原因：螺紋配合不良
解決方案：使用標準螺紋規格，加裝密封墊圈
