一、應用特點與技術優勢

三板模點澆口系統因其獨特的澆口設計，具有以下顯著優勢：

• 澆口自動分離：通過模具的三次分型動作實現澆口自動切斷，避免人工修剪帶來的外觀缺陷風險

• 表面無痕跡：澆口殘留小，產品表面質量高，適用于外觀要求嚴格的透明件、電子產品外殼等

• 適應薄壁產品：點澆口尺寸小、冷凝快，特別適合薄壁、高精度產品的注塑成型

• 自動化生產：實現全自動生產，減少人工干預，提高生產效率

二、設計注意事項與限制

在使用三板模小水口設計時，需注意以下關鍵限制因素：

• 不適用厚壁產品：點澆口固化速度快，不適用于需要長時間補壓的厚壁制品

• 補料困難：澆口尺寸小，對需要多次補料的厚壁產品可能造成填充不足或縮痕

• 模具結構復雜：三板模結構相對復雜，制造成本和維護成本較高

• 排氣要求高：需特別注意模具排氣設計，避免因排氣不良導致的產品缺陷

三、結構匹配與關鍵技術

三板模的脫料板等結構需與點澆口完美配合，確保開模時能順利斷開澆口，具體包括：

• 脫料板運動行程精確設計

• 澆口套與流道板配合精度

• 開模順序的精確控制

• 澆口自動切斷機構可靠性

四、典型應用案例分析

1. 使用三板模小水口的產品實例

透明塑料件、手機外殼、電子產品裝飾件等高外觀要求產品。

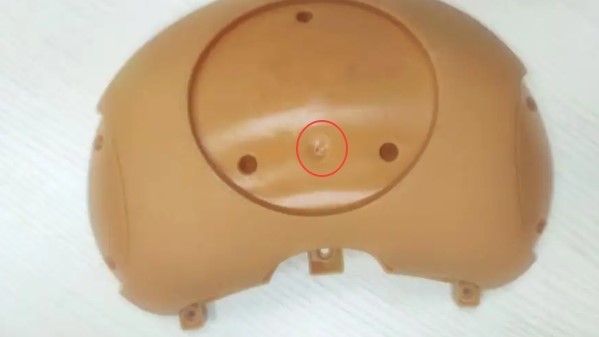

圖1：三板模小水口典型應用產品實例

2. 三板模小水口結構3D設計示例

展示三板模的整體結構設計和澆口系統布局。

圖2：三板模小水口3D結構設計圖

3. 中間澆口套（灌嘴）標準設計

中間澆口套是三板模的關鍵部件，其設計直接影響注塑質量和模具壽命。

圖3：中間澆口套設計詳圖

圖4：澆口套標準尺寸圖

4. 梯形流道優化設計

梯形流道設計確保塑料熔體平穩流動，減少壓力損失。

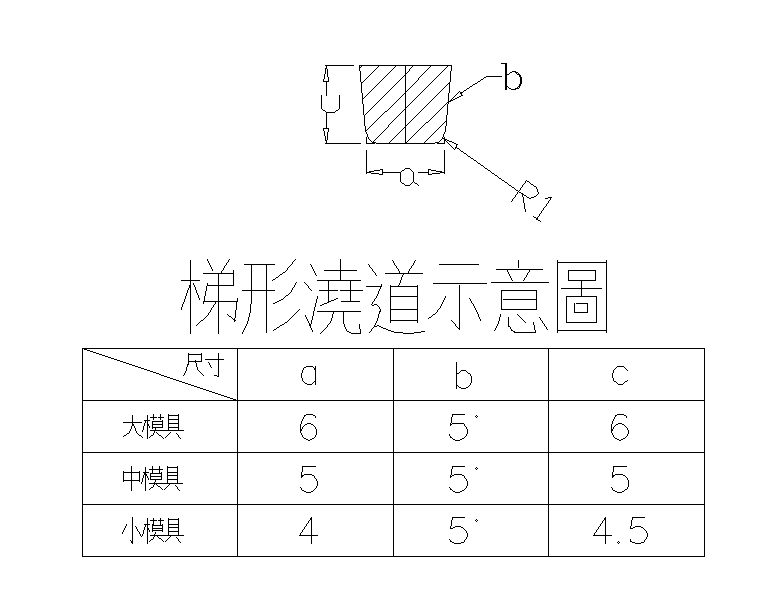

圖5：梯形流道設計示意圖

5. 點澆口詳細設計規范

點澆口尺寸、角度和位置對產品質量有直接影響。

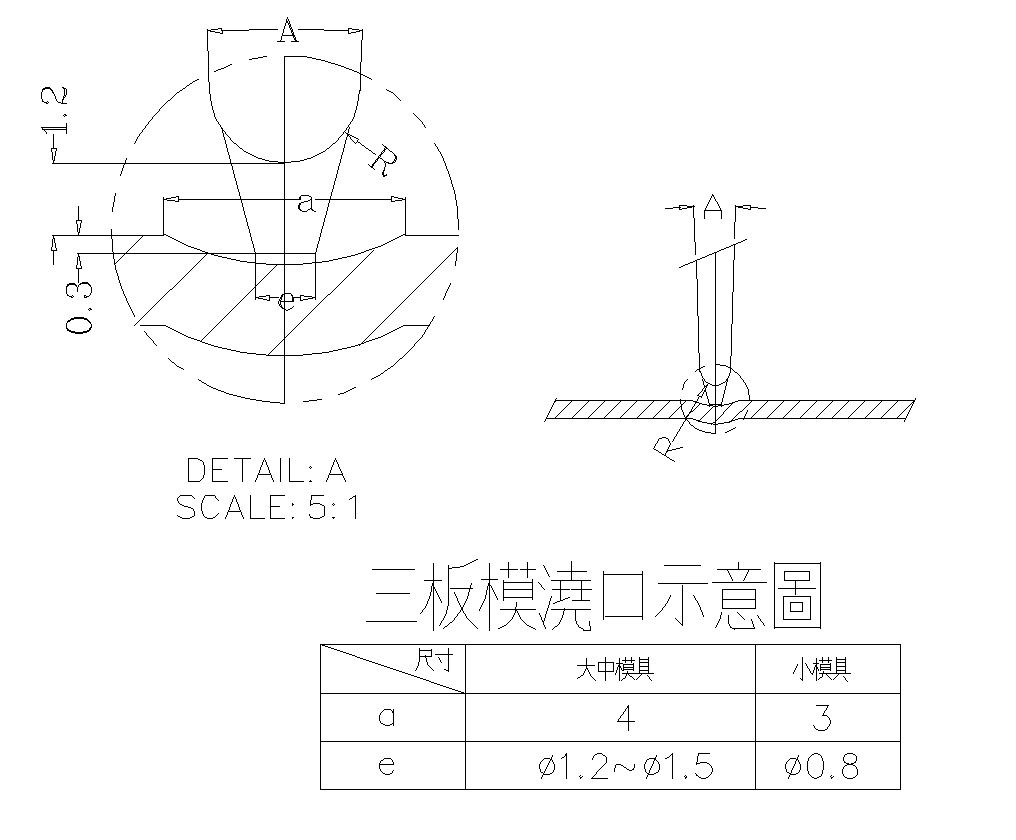

圖6：點澆口詳細設計圖
