注塑成型時,模具溫度直接影響塑膠的填充和塑膠制品的質量,除影響成型周期這對于模具的壽命很重要,常用的冷卻方法有:水冷卻,空氣冷卻和油冷卻等,但常用的是水冷卻。

冷卻通道設計的基本原則:

a,內模盡可能完全均勻冷卻,熱流道附近需要單獨的冷卻水路。

b,運水距離膠位至少7mm,距離螺絲,頂針邊至少要4mm。

c,運水距離模面至少要2倍水道直徑或19mm。

d,允許的冷卻水直徑為6mm/8mm/10mm/12mm/14mm,小于直徑6mm的情況必須經過商定,但客戶指定除外。

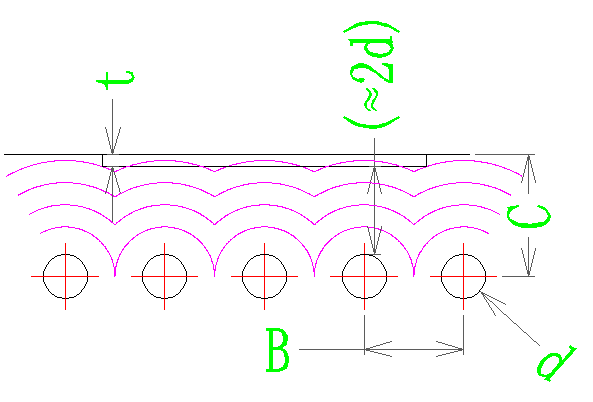

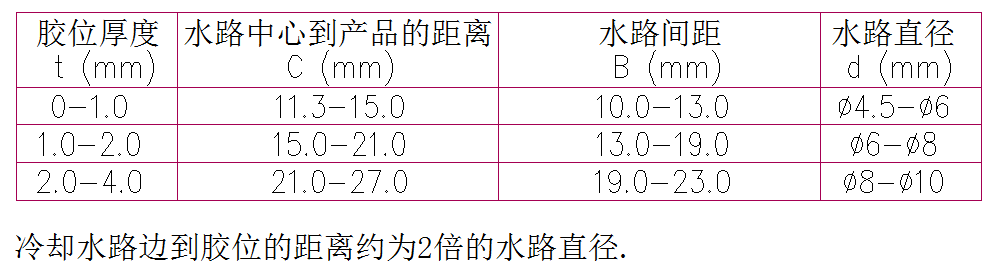

1: 冷卻水路的排布：

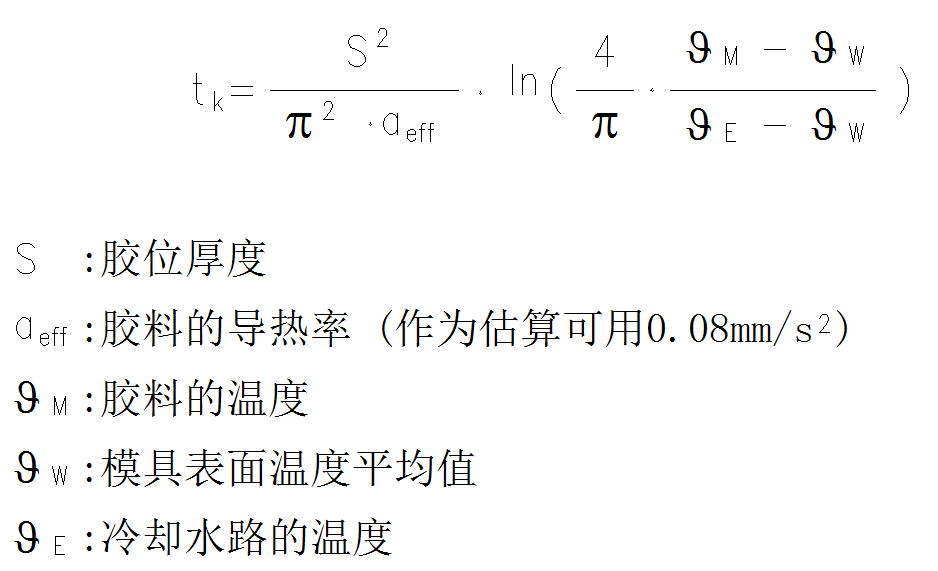

2: 冷卻時間的估算：

以上資料來源于網絡，由蘇州模具設計工作室整理并轉發。
